ПАРАМЕТРЫ РЕЗИСТОРОВ
Мощность, выделяемая в резисторе в виде тепла, определяется величиной
приложенного к нему напряжения U и протекающего тока I и равна
Мощность, рассеиваемая резистором в окружающую среду,
пропорциональна разности температур резистора TR и окружающей среды ТO
|
(2.9)
|
и зависит от условий охлаждения резистора, определяемых
величиной теплового сопротивления Rт то тем меньше, чем больше поверхность
резистора и теплопроводность материала резистора.

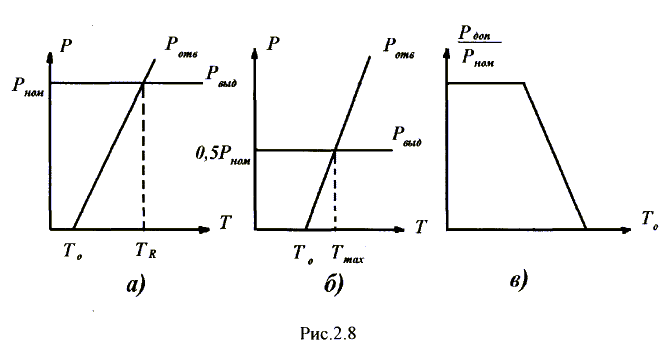

Из условия баланса мощностей можно определить температуру
резистора, что наглядно отображено на рис. 2.8а.
|
(2.10)
|
Следовательно, при увеличении мощности, выделяемой в
резисторе, возрастает его температура TR , что может привести к выходу
резистора из строя. Для того чтобы этог не произошло, необходимо уменьшить RT ,
что достигается увеличением размеров резистора. Для каждого типа резистора
существует определенная максимальная температура Tmax , превышать которую
нельзя.
Температура TR , как рекомендуется из вышеизложенного, зависит
также от температуры окружающей среды. Если она очень высока, то температура TR
можетпревысить максимальную, чтобы этого не произошло, необходимо уменьшать
мощность, выделяемую в резисторе ( 2.8, б ). Для всех типов резисторов в ТУ
оговариваются указанные зависимости мощности от температуры окружающей среды (
рис.2.8,в ).Номинальные мощности стандартизованы ( ГОСТ 9663–61 ) и соответствуют
ряду: 0,01; 0,025; 0,05; 0,121; 0,25; 0,5; 1; 1,2; 5; 8; 10; 16; 25; 50; 75;
100; 160; 250; 500.
Предельное рабочее напряжение UПРЕД определяет величину
допустимого напряжения, то может быть приложено к резистору. Для
резисторов с небольшой величиной сопротивления ( сотни ОМ ) эта величина
определяется конструкцией резистора и рассчитывается по формуле:
|
(2.11)
|
Для остальных резисторов предельное рабочее напряжение
определяется конструкцией резистора и ограничивается возможностью
электрического пробоя, который, как правило, происходит по поверхности между
выводами резистора или между витками спиральной нарезки. Напряжение пробоя
зависит от длины резистора и давления воздуха. При длине резистора, не
превышающей 5 см, оно определяется по формуле:
|
(2.12)
|
где Р — давление в мм рт. ст., l — длина резистора в
см.
Величина Uпред указывает в ТУ, она всегда меньше Uпроб. При
испытании резисторов на них подают испытательное напряжение Uисп, то
больше Uпред и меньше Uпроб.
Температурный коэффициент сопротивления (ТКС) характеризует
относительное изменение сопротивления при изменении температуры
|
(2.13)
|
Он может быть как положительным, так и отрицательным. Если
резистивная пленка толстая, то она ведет себя как объемное тело, сопротивление
того с ростом температуры возрастает. Если же резистивная пленка тонкая, то
она состоит из отдельных «островков», сопротивление такой пленки с ростом
температуры уменьшается, так как улучшается контакт между отдельными «островками». Параметры резисторов характеризуют эксплуатационные
возможности применения конкретного типа резистора в конкретной электрической
схеме.
Номинальное сопротивление Rном и его допустимое отклонение
от номинала ±R являются основными параметрами резисторов. Номиналы
сопротивлений стандартизованы в соответствии с ГОСТ 10318–74, а допустимые
отклонения — в соответствии с ГОСТ 9664–74. Для резисторов общего назначения
ГОСТ предусматривает шесть рядов номинальных сопротивлений: Е6, Е12, Е24, Е48,
Е96 и Е192. Цифра указывает количество номинальных значений в данном ряду,
которые согласованы с допустимыми отклонениями (см. табл.2.1).
Таблица 2.1
|
Е24
|
Е12
|
Е6
|
|
1,0
|
1,0
|
1,0
|
|
1,1
|
-
|
-
|
|
1,2
|
1,2
|
-
|
|
1,3
|
-
|
-
|
|
1,5
|
1,5
|
1,5
|
|
1,6
|
-
|
-
|
|
1,8
|
1,8
|
-
|
|
2,0
|
-
|
-
|
|
2,2
|
2,2
|
2,2
|
|
2,4
|
-
|
-
|
|
2,7
|
2,7
|
-
|
|
3,0
|
-
|
-
|
|
3,3
|
3,3
|
3,3
|
|
3,6
|
-
|
-
|
|
3,9
|
3,9
|
-
|
|
4,3
|
-
|
-
|
|
4,7
|
4,7
|
4,7
|
|
5,1
|
-
|
-
|
|
5,6
|
5,6
|
-
|
|
6,2
|
-
|
-
|
|
6,8
|
6,8
|
6,8
|
|
7,5
|
-
|
-
|
|
8,2
|
8,2
|
-
|
|
9,1
|
-
|
-
|
Номинальные значения сопротивлений определяются числовыми
коэффициентами, входящими в табл.2.1, которые умножаются на 10n, где п -целое
пложительное число. Так к примеру, числовому коэффициенту 1,0 соответствуют
резисторы с номинальным сопротивлением, равным 10, 100, 1000 Ом и
т.д.Допустимые отклонения от номинала для ряда Е6 составляют ±20%, для ряда Е12
— ± 10%, для ряда Е24 — ± 5%. Это значит, что резистор с сопротивлением 1,5к0м
из ряда Е12 может обладать сопротивлением в пределах от 1,35 до 1,65к0м, а тот
же резистор из ряда Е6 — в пределах от 1,2 до 1,8 кОм. Числовые коэффициенты,
определяющие номинальные значения сопротивлений, подобраны так, что образуется
непрерывная шкала сопротивлений, т.е. максимально возможное сопротивление
какого-либо номинала совпадает (или несколько больше) с минимальной величиной
сопротивления соседнего номинала.
Прецизионные резисторы имеют отклонения от номинала ±2%;
±1%;±0,5%; ±0,2%; ±0,1%; ±0,05%; ±0,02% и ±0,01%.
Номинальная мощность рассеивания Рном определяет допустимую
электрическую нагрузку, которую способен выдержать резистор в течение
длительного времени при заданной стабильности сопротивления.
Как уже отмечалось, протекание тока через резистор связано с
выделением в нем тепла, то должно рассеиваться в окружающую среду. У различных резисторов эта величина лежит в пределах (7–12)10–4.
Коэффициент старения bR характеризует изменение
сопротивления, то вызывается структурными изменениями резистивного
элемента за счет процессов окисления, кристаллизации и т.д.
|
(2.15)
|
В ТУ обычно указывается относительное изменение
сопротивления в процентах за определенное время (1000 или 10000 ч).
Коэффициент напряжения Кн характеризует влияние величины
приложенного напряжения на сопротивление. В некоторых типах резисторов при
высоких напряжениях изменяется величина сопротивления. В непроволочных
резисторах это обусловлено уменьшением контактного сопротивления между
отдельными зернами резистивной пленки. В проволочных резисторах это обусловлено
дополнительным разогревом проволоки при повышенных напряжениях:
|
(2.15)
|
где R100– сопротивление резистора при напряжении UПРЕД,
R10 -сопротивление резистора при напряжении 0,1 Uпред.
ЭДС шумов резистора. Электроны в резистивном элементе
находятся в состоянии хаотического теплового движения, в результате того
между любыми точками резистивного элемента возникает случайно изменяющееся
электрическое напряжение и между выводами резистора появляется ЭДС тепловых
шумов. Тепловой шум характеризуется непрерывным, широким, практически
равномерным спектром. Величина ЭДС тепловых шумов определяется соотношением:
|
(2.16)
|
где К = 1,38 · 10 -23 Д ж/град — постоянная Больцмана,
Т — абсолютная температура в градусах шкалы Кельвина,
R — сопротивление. Ом,
f — полоса частот, в той измеряются шумы. При
комнатной температуре (Т =300° К)
|
( 2.17 )
|
Если резистор включен на входе высокочувственного
усилителя, то на его выходе будет слышен присущий шум. Уменьшить уровень
этих шумов можно лишь уменьшая величину сопротивления R или температуру 7.
Помимо тепловых шумов существует токовый шум, возникающий
при протекании через резистор тока. Этот шум обусловлен дискретной структурой
резистивного элемента. При протекании тока возникают местные перегревы, в
результате которых изменяются контакты между отдельными частицами
токопроводяще-го слоя и, следовательно, флюктуирует (изменяется) величина
сопротивления, что
ведет к появлению между выводами резистора ЭДС токовых шумов
Еi . Токовый шум, также как и тепловой, имеет непрерывный спектр, но
интенсивность его увеличивается в области низких частот.
Поскольку величина тока, протекающего через резистор,
зависит от величины приложенного напряжения U, то в первом приближении можно
считать, что
где Кi — коэффициент, зависящий от конструкции резистора,
свойств резистивного слоя и полосы частот. Величина , Кi указывает в ТУ и лежит
в пределах от 0,2 до 20 мкВ/В. Чем однороднее структура, тем меньше токовый
щум. У металлопленочных и углеродистых резисторов величина Кi
1,5 мкВ/В, у композиционных поверхностных Кi
40 мкВ/В, у композиционных объемных
Кi 45 мкВ/В. У проволочных резисторов токовый шум
отсутствует. Токовый щум измеряется в полосе частот от 60 до 6000 Гц. Его
величина значительно превышает величину теплового шума..
