КЛАССИФИКАЦИЯ И КОНСТРУКЦИИ РЕЗИСТОРОВ

По виду токопроводящего элемента резисторы делятся на проволочные и непроволочные.

По эксплуатационным характеристикам дискретные резисторы делятся на термостойкие, влагостойкие, вибро — и ударопрочные, высоконадежные и т.д.

Резисторы гибридных ИМС изготавливаются в виде резистивных пленок, наносимых на поверхность подложки. Эти резисторы могут быть тонкопленочными (толщина пленки порядка 1 мкм) и толстопленочными (толщина пленки порядка 20 мкм).

Резисторы полупроводниковых ИМС представляют собой тонкую (толщиной 2–3 мкм) локальную область полупроводника, изолированную от подложки и защищенную слоем SiO2.

Основным элементом конструкции постоянного резистора является рези-стивный элемент, который может быть либо пленочным, либо объемным. Величина объемного сопротивления материала определяется количеством свободных носителей заряда в материале, температурой, напряженностью поля и т.д. и определяется известным соотношением

(2.1)

где  — удельное электрическое сопротивление материала,

l — длина резистивного слоя,

s — площадь поперечного сечения резистивного слоя.

В чистых металлах всегда имеется большое количество свободных электронов, поэтому они имеют малую величину  и для изготовления резисторов не применяются. Для изготовления проволочных резисторов применяют сплавы никеля, хрома и т.д., имеющие большую величину .

Для расчета сопротивления тонких пленок пользуются понятием удельного поверхностного сопротивления s , под которым понимается сопротивление тонкой пленки, имеющей в плане форму квадрата. Величина s связана с величиной  и легко может быть получена из 2.1, если принять в ней s = w , где w — ширина резистивной пленки,  — толщина резистивной пленки.

Тогда

(2.2)

где

— удельное поверхностное сопротивление, зависящее от толщины пленки  и имеющее размерность Ом/ (Ом/квадрат). Если l = w, то R=s, причем величина сопротивления не зависит от размеров сторон

На рис.2.1 представлено устройство пленочного резистора. На диэлектрическое цилиндрическое основание 1 нанесена резистивная пленка 2. На торцы цилиндра надеты контактные колпачки 3 из проводящего материала с припаянными к ним выводами 4. Для защиты резистивной пленки от воздействия внешних факторов резистор покрывают защитной пленкой 5.

Сопротивление такого резистора определяется соотношением

(2.3)

где l — длина резистора (расстояние между контактными колпачками), D — диаметр цилиндрического стержня.на резистора (расстояние между контактными колпачками), D — диаметр цилиндрического стержня.

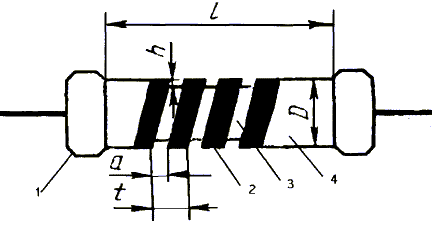

Такая конструкция резистора обеспечивает получение сравнительно небольших сопротивлений ( сотни Ом ). Для увеличения сопротивления резистора резистивнную пленку 2 наносят на поверхность керамического цилиндра 1 в виде спирали ( рис. 2.2 ).

Рис. 2.2

Сопротивление такого резистора определяется соотношением

(2.4)

где t — шаг спирали, а — ширина канавки (расстояние между соседними виткамиспирали),

число витков спирали.

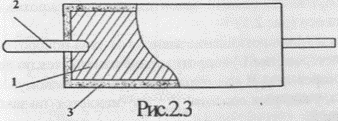

На рис. 2.3 отображена конструкция объемного резистора, представляющего собой стержень 1 из токопроводящей композиции круглого или прямоугольного сечения с запрессованными проволочными выводами 2. Снаружи стержень защищен стеклоэмалевой или стеклокерамической оболочкой 3. Сопротивление такого резистора определяется соотношением (2.1).

Постоянный проволочный резистор представляет собой изоляционный каркас, на который намотана проволока с высоким удельным электрическим сопротивлением. Снаружи резистор покрывают термостойкой эмалью, спрессовывают пластмассой либо герметизируют металлическим корпусом, закрываемым с торцов керамическими шайбами.

Для гибридных ИМС вызапускаются микромодульные резисторы, представляющие собой стержень из стекловолокна с нанесенным на поверхность тонким слоем токопро водящей композиции. Такие резисторы приклеиваются к контактным площадкам подложек токопроводящим клеем — контактолом.

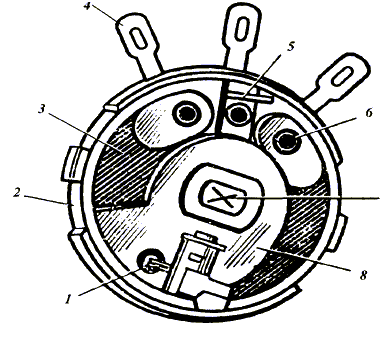

Конструкции переменных резисторов гораздо сложнее, чем постоянных. На рис. 2.4 представлена конструкция переменного непроволочного резистора круглой формы.

Рис. 2.4

Он состоит из подвижной и неподвижной частей. Неподвижная часть представляет собой пластмассовый корпус 2, в котором смонтирован токопроводящий элемент 3, имеющий подковообразную форму. Посредством заклепок 6 он крепится к круглому корпусу. Эти заклепки соединены с внешними выводами 4. Подвижная часть представляет собой вращающуюся ось, с торцом той 7 посредством чеканки соединена изоляционная планка 8, на той смонтирован подвижный контакт 1 (токосъемник), соединенный с внешним выводом. Угол поворота оси составляет 270° и ограничивается стопором 5.

Существуют и другие конструкции переменных непроволочных резисторов.

Токопроводящий элемент в них бывает тонкослойным металлическим или металлоксидным (резисторы типа СП2), пленочным композиционным (резисторы типа СП4).

Переменные резисторы могут иметь разный закон изменения сопротивления в зависимости от угла поворота оси (рис.2.5).

Рис. 2.5

У линейных резисторов (типа А) сопротивление зависит от угла поворота линейно. У логарифмических резисторов (тип Б) сопротивление изменяется по логарифмическому закону, а у резисторов типа В — по обратнологарифмическому. Кроме того, существуют резисторы, у которых сопротивление изменяется по закону синуса (тип И) или косинуса (тип Б).

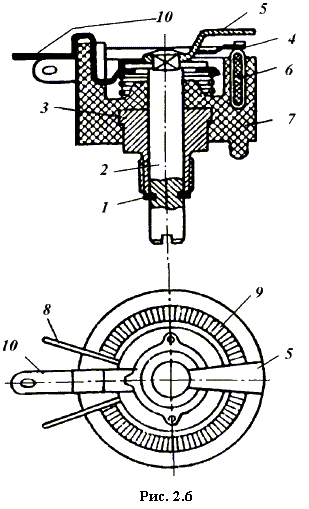

Некоторые типы переменных резисторов состоят из двух переменных резисторов объединенных в единую конструкцию, в той токосъемники расположены на общей оси. Существуют переменные резисторы, содержащие выключатель, контакты того разомкнуты, если ось резистора повернута в крайнее положение при вращении против движения часовой стрелки. При повороте оси по движению часовой стрелки на небольшой угол контакты выключателя замыкаются. Некоторые типы резисторов комплектуются специальными стопорящими устройствами, жестко фиксирующими положение оси. На рис.2.6 отображена конструкция переменного проволочного резистора с круговым перемещением токосъемника. В пластмассовом корпусе 7 с помощью цанговой втулки 3 укреплена поворотная ось 2, на той закреплен изоляционный диск с контактной пружиной (ползуном) 4, скользящей по проводу обмотки 9, — укрепленной на гетинаксовой дугообразной пластине 6. Концы обмотки соединены с выводами 8, а ползун через контактное кольцо соединен с внешним контактным лепестком 10. Положение оси может быть зафиксировано стопорной разрезной гайкой 1, а угол поворота оси ограничен выступами корпуса, в которые упирается планка-ограничитель 5, закрепленная на оси.

Помимо переменных резисторов с круговым перемещением существуют резисторы с прямолинейным перемещением подвижного контакта. В этом случае контактный ползун укрепляется не на поворотной, а на червячной оси.

Выбор типа резистора (постоянного или переменного) для конкретной схемы производится с учетом условий работы и определяется параметрами резисторов.

Резистор нельзя рассматривать как, элемент, обладающий только активным сопротивлением, определяемым его резистивным элементом.

Помимо сопротивления резистивного элемента он имеет емкость, индуктивность и дополнительные паразитные сопротивления. Эквивалентная схема постоянного резистора представлена на рис. 2.7.

На схеме RR — сопротивление резистивного элемента,

Rиз — сопротивление изоляции, определяемое свойством защитного покрытия и основания, Rk — сопротивление контактов, LR — эквивалентная индуктивность резиcтивного слоя и выводов резистора, СR — эквивалентная емкость резистора, CB1 и CB2– емкости выводов. Активное сопротивление резистора определяется соотношением

(2.5)

Сопротивление RКимеет существенное значение только для низкоомных резисторов. Сопротивление Rизпрактически влияет на общее сопротивление только высокоомных резисторов.Реактивные элементы определяют частотные свойства резистора. Из-за их наличия сопротивление резистора на высоких частотах становится комплексным.

Относительная частотная погрешность определяется соотношением

(2.6)

где Z — комплексное сопротивление резистора на частоте 

.На практике, как правило, величины L и С неизвестны. Поэтому для некоторых типов резисторов указывается значение обобщенной постоянной времени max , которая связана с относительной частной погрешностью сопротивления приближенным уравнением:

(2.7)

Частотные свойства непроволочных резисторов значительно лучше, чем проволочных.
