СИСТЕМА ОБОЗНАЧЕНИЙ И МАРКИРОВКА РЕЗИСТОРОВ

До 1968 г. обозначение резисторов состояло из букв, отражающих конструктивно-технологические особенности данного типа резистора, к примеру, МЛТ — металлопленочный лакированный теплостойкий.

С 1968 г. в соответствии с ГОСТ 13453–68 постоянные резисторы стали обозначаться буквой С, а переменные буквами СП. По конструкции токонесущей части резисторы были сайтены на шесть групп:

1 — непроволочные углеродистые или бороуглеродистые,

2– непроволочные металлопленочные или металлоокисные,

3– непроволочные тонкопленочные композиционные,

4– непроволочные объемные композиционные,

5– проволочные,

6– резисторы для сверхвысоких частот.

Согласно ГОСТ в обозначении резисторов после букв С или СП стоит цифра, указывающая номер подгруппы, а затем через дефис — номер конкретной конструкции резистора. к примеру, обозначение С2–8: резистор постоянный второй подгруппы, восьмой вариант конструкции.

С 1980 г. стала применяться другая система обозначений, также состоящая из трех элементов.

Первый элемент — буквенный:

Р — постоянный резистор, РП — переменный резистор, РН — набор резисторов.

Второй элемент — цифра:

1 — непроволочный резистор, 2 — проволочный резистор.

Третий элемент — цифра, обозначающая разновидность конструкции.

к примеру, Р2–15 означает: резистор постоянный, проволочный, 15 вариант конструкции.

В конструкторской документации помимо типа резистора указывается номинальная мощность, номинальное сопротивление, допуск на сопротивления и ряд других параметров.

На принципиальных схемах резисторы изображаються в виде прямоугольника с указанием величины сопротивления, мощности и порядкового номера.

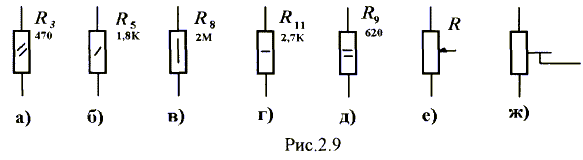

Величина мощности указывается наклонными, продольными или поперечными линиями внутри прямоугольника: а) 0,125 Вт; б) 0.25 Вт; в) 0,5 Вт; г) 11 Вт; д) 2 Вт. Изображение переменных резисторов отображено на рис. 2.9, е, а подстроечных — на рис. 2.9,ж

Основные параметры резисторов указываются на его корпусе, но для миниатюрных резисторов не хватает места на корпусе, поэтому ГОСТ 11076–69 предусматривает сокращенную буквенно — кодовую маркировку. При такой маркировки вместо запятой в наборе цифр, указывающих номинальное значение сопротивления, ставят букву, указывающую, в каких единицах выраженно сопротивление: R ( или Е ) — в омах, К — в килоомах, М — мегаомах, G — гигаомах, Т — тераомах. При этом ноль, стоящий до или после запятой, не ставят. После указания величины номинального сопротивления ставится буква, обозначающая допуск, в соответствии с табл. 2.2.

Кроме того, в последнии годы в соответствии с СТ СЭВ 1810–79 стала применяться международная система обозначений в соответствии таблицей 2.3.

к примеру, резистор с сопротивлением 0,47 кОм и допуском  20% маркируется К47В или К47М.

Таблица 2.2

Допустимое отклонение, %	±0,1	±0,2	±0,5	±1	±2	±5	±10	±20	±30
Обозначение	Ж	У	Д	Р	Л	И	С	В	Ф

Таблица 2.3

Допустимое отклонение, %	±0,001	±0,002	±0,005	±0,01	±0,02	± 0,05
Обозначение	Е	L	R	P	U	X
Допустимое отклонение, %	±0,1	±0,25	±0,5	±1	±2	±5	±10	±20	±30
Обозначение	B	С	D	F	G	I	К	M	N

Помимо буквенно-цифровой применяется цветовая индексация величины номинального сопротивления и допуска на корпусе резистора (ГОСТ 17598–72). Вблизи одного из торцов корпуса наносятся 4 цветных полоски: первая обозначает первую цифру номинала, вторая обозначает вторую цифру номинала, третья -множитель; четвертая — величину допуска, цвет полосок стандартизован.
