СИГНАЛИЗАТОР ПРОТЕЧЕК ВОДЫ

Сигнализатор протечки воды предназначен для предотвращения утечек воды в домашних условиях. Он поможет защитить ваш дом от затопления. Сигнализатор утечки можно расположить рядом с водопроводными трубами, аквариумами, ваннами, раковинами и унитазами, водяными насосами, холодильниками и водонагревателями, посудомоечными и стиральными машинами, а также в подвальных и гаражных помещениях. Датчик является беспроводным, работает на батарейках.

Датчик протечки воды вырабатывает сигнал при попадании на него воды и предназначен для фиксации аварийной ситуации. Датчик не представляет опасности при прикосновении к пластинам-контактам.
Срабатывание датчика происходит при попадании воды на пластины, что вызывает резкое падение сопротивления между ними. После устранения протечки пластины датчика высыхают, сопротивление между ними становится прежним, и датчик снова готов к работе.

Датчики воды устанавливаются в местах наиболее вероятного скопления воды при протечках (на полу под раковиной, ванной, стиральной машиной и проч.), но таким образом, чтобы исключить прямое попадание воды (во избежание ложного срабатывания).

Работа датчика основана на эффекте токопроводности воды, отличается простотой реализации и эффективностью испльзования. И что немаловажно, низкой стоимостью, отличающей его от коммерческих аналогов.

Изготовить проще и дешевле всего из охранной сигнализации производства КНР. Стоимость таких беспроводных охранных сигнализаторов не превышает 120 реблей.

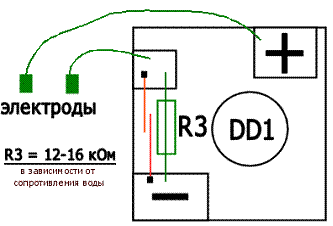

Для изготовления сигнализвтора утечки воды необходимо разобрать охранный извещатель, удалить контактную группу выделенную на рисунке красным цветом, запаять сопротивление R3 на ее место — номинал выбирается в зависимости от сопротивления воды, таким образом: чтобы не было самосрабатывания и для обеспечения уверенного срабатывания на вашем типе воды.

В указанные на рисунке места запаиваются проводки с электродами. Электроды можно разместить как на корпусе извещателя так и вынести на нето расстояние.

Эта схема далека от совершенства, но для ее реализации требуется минимум изменений. Если у Вас другие схемы, то обязательно присылайте нам.
