ПЛАВНЫЙ РЕГУЛЯТОР ОСВЕЩЕНИЯ РАБОЧЕГО МЕСТА

Рассматриваемый регулятор освещения предназначен для эксплуатации в условиях умеренно холодного климата при температуре окружающей среды от +5 до +35 °С, относительной влажности воздуха до 93 % при температуре +22 °С и атмосферном давлении в пределах 200.900 мм рт.ст. регулятор освещения характеризуется повышенной защитой нагревательных или осветительных приборов от перегрузок, мягким включением ламп накаливания, высоким коэффициентом полезного действия, малыми потерями в переходных цепях электронной схемы.

Работает регулятор от сети переменного тока напряжением 220 В частотой 50 Гц. Область применения регулятора определяется суммарной выходной мощностью нагрузки, которая не может быть более 200 Вт. Если потребуется включить более мощные нагрузочные устройства, то необходимо будет транзистор и тиристоры установить на радиаторы охлаждения. регулятор может быть смонтирован в настольной лампе, бра, люстре, лампах индивидуального пользования, а также в виде самостоятельной сборочной единицы или блока с соответствующими выводами для подключения нагрузки.

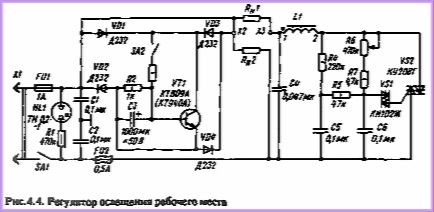

Принципиальная электрическая схема устройства приведена на рис.4.4. Устройство состоит из входного устройства, регулятора задержки включения полного напряжения и регулятора нагрузки.

Входное устройство обеспечивает подключение регулятора освещения к сети переменного тока при помощи электрического соединителя XI, который смонтирован с электрическим кабелем, имеющим двойную изоляцию и повышенное электрическое сопротивление, предохранение от коротких замыканий в первичных цепях при помощи плавкого сетевого предохранителя FU1 и являющимся первой ступенью защиты, а также индикацию о готовности к работе неоновой лампой HL1 тлеющего разряда. В данном регуляторе двухпози-ционный переключатель заменен ручкой управления выходного напряжения, изменяющего, к примеру, яркость свечения лампы накаливания.

На входе регулятора установлен емкостный фильтр, собранный на конденсаторах С1 и С2, который является первой ступенью защиты от помех, проникающих в электрическую сеть. Включение и выключение регулятора освещения производятся переключателями SA1 и SA2. При замыкании контактов этих переключателей напряжение подается на выпрямительные диоды VD1, VD2 и тиристор VS2.

После включения начинает заряжаться конденсатор СЗ через резистор R3 и нагрузку RH2, и в это время транзистор VT1 постепенно открывается. После зарядки конденсатора транзистор открывается полностью (плавно увеличивается ток коллектора и плавно нарастает ток в нагрузке). Время задержки нарастания тока определяется сопротивлением резисторов R2 и R3. При отключении контактов переключателя SA2 конденсатор быстро разряжается через переход база — эмиттер транзистора VT1 и резистор R2, после чего ток нагрузки плавно снижается до нуля.

Основными элементами схемы регулятора нагрузки RH1 являются тиристоры VS1 и VS2. Оба полупроводниковых прибора включаются в работу только после подачи определенного сигнала на управляющий узел. Симметричный диодный тиристор VS1 в момент включения находится в закрытом состоянии, пока напряжение на нем не достигнет 28 В. Симметричный триодный тиристор VS2 является полупроводниковым прибором, который проводит ток в обоих направлениях, но не включается до тех пор, пока не будет подан сигнал на его управляющий узел.

В момент, когда напряжение на тиристоре VS1 достигает 28 В, он переходит в открытое состояние, а происходит это, когда напряжение на конденсаторе достигает более высокого уровня и оно разряжается через тиристор VS1 и управляющий узел VS2, включая его в работу. Однако после включения VS2, в момент изменения полярности переменного тока, тиристор VS1 закроется.Это произойдет только в случае, если напряжение на нем снизится до нуля в любом полупериоде синусоиды. Но в зависимости от номинальных значений параметров элементов схемы тиристор VS2 может включаться в любой момент. Если он включается в верхней точке при максимальном значении напряжения через полупериод, то выдаваемая в нагрузку мощность равна половине номинальной. Это позволяет при помощи переменного резистора R6 плавно регулировать выходное напряжение.

Конденсатор С4 и дроссель фильтра L1 являются второй ступенью фильтрации высокочастотных помех, проникающих в электрическую сеть при работе устройства. Помехи возникают из-за того, что включение тринисторов происходит 100 раз в секунду и при этом осуществляется регенерация высокочастотных сигналов.

Необходимо постоянно помнить, что в данном устройстве все элементы схемы могут находиться под высоким напряжением питающей сети переменного тока, и поэтому прикасаться к любым элементам и частям схемы в момент, когда она подключена к сети, опасно.

В качестве пояснения к работе регулятора можно напомнить, что переменное напряжение меняет свою полярность с частотой 50 Гц или 50 раз в секунду по синусоиде, которая переходит через нуль напряжения 100 раз в секунду. И в это время, как сказано выше, V02 будет находиться в запертом состоянии. Это достигается несложной схемой управления, в той важную роль играет конденсатор С6, заряжающийся с определенной скоростью, регулируемой переменным резистором R6.

В схеме применены резисторы R4, R5 и конденсатор С5, обеспечивающие плавность регулирования выходной мощности.

В устройстве плавного регулирования освещения рабочего места применены элементы следующих типов: резисторы R1R5, R7 типа МЛТ, R6 типа СП-1-А; конденсаторы С1, С2 типа МБМ-П-400В, СЗ типа К50–3, С4 типа К40У-9–400В, С5, С6 — МБМ-И-160В или К42У-2–160В; электрические соединители XI типа «вилка сетевая», Х2, ХЗ — контактные разборные зажимы; предохранитель FU1 типа ПМ-1.

Дроссель фильтра L1 изготавливают на ферритовом стержневом маг-нитопроводе из магнитомягкого феррита марки НМ200, диаметр магни-топровода 6 и длина 50 мм. Провод марки ПЭВ-2 наматывается на каркас из пропитанного картона, диаметр провода 0,41 мм, 100 витков.
