СВЕТОРЕГУЛЯТОР ДЛЯ ЛЮСТРЫ ИЗ ЧЕТЫРЕХ ЛАМП

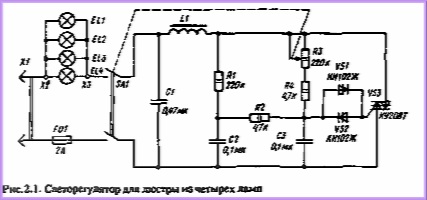

Сетевой электронный регулятор комнатного освещения, выполненный на полупроводниках, общей мощностью до 250 Вт предназначен для работы в условиях умеренно холодного климата при температуре окружающей среды от +10 до +40 °С, относительной влажности воздуха до 80 % при температуре 22 °С и пониженном атмосферном давлении до 200 мм рт.ст. Светорегулятор обеспечивает плавную регулировку одновременно четырех ламп накаливания, каждая из которых имеет мощность 60 Вт. Яркость свечения ламп управляется резистором R3, который совмещен с сетевым выключателем SA1. Работает светорегулятор от сети переменного тока напряжением 220 В частотой 50 Гц. Принципиальная электрическая схема светорегулятора приведена на рис.2.1. Светорегулятор состоит из входного устройства, индуктивно-емкостного фильтра, устройства регулирования напряжения, поступающего на лампы накаливания ELI — EL4. Входное устройство обеспечивает подключение к сети переменного тока при помощи электрического соединителя XI типа «вилка» с электрическим кабелем длиной не менее 1,5 м, защиту всех электрических цепей устройства от коротких замыканий при помощи плавкого предохранителя FU1 и подключение люстры, состоящей из четырех ламп ELI — EL4, а также включение освещения в комнате.В схеме предусмотрен индуктивно-емкостный фильтр, собранный на дросселе L1 и конденсаторе С1, защищающий от высокочастотных помех при излучении через сеть переменного тока. Основными элементами светорегулятора являются диодный симметричный тиристор и триодный симметричный незапираемый тиристор. Оба тиристора проводят ток в обоих направлениях, но триодный тиристор не включается до тех пор, пока не будет подан сигнал на управляющий электрод. Тиристор VS1 находится в закрытом состоянии до порога срабатывания, пока напряжение на нем не достигнет 28.32 В, после чего он переходит в открытое состояние при любой полярности напряжения. После включения светорегулятора в сеть переменного тока, изменяющего свою полярность с частотой 50 Гц, напряжение поступает на элементы схемы, при этом режим работы тиристора VS2 обеспечивается управляющей цепью R3 R4 СЗ. В начале каждого положительного или отрицательного полупериода начинает заряжаться конденсатор СЗ, скорость заряда того регулируется переменным резистором R3. После того как напряжение на конденсаторе СЗ достигает 28 В, тиристор VS1 открывается и конденсатор СЗ разряжается на управляющий электрод тиристора VS2 и открывает его. Напряжение начинает поступать на лампы накаливания ELI — EL4. Режим включения тиристора регулируется переменным резистором.
Светорегулятор монтируют на печатной плате, размеры той не превышают 50x50 мм. Дроссель фильтра изготавливают на ферри-товом магнитопроводе марки 2000НМ1 или 700НМ типа С8х63, на который в два ряда наматывают 100 витков обмоточйого провода марки ПЭВ-2 диаметром 0,4 мм. В светорегуляторе применены элементы следующих типов: резисторы R1, R2, R4 типа ВСа, R3 типа СПЗ-45а; конденсаторы С1 типа К40У-9–400В, С2, СЗ типа МБМ-И-50В; предохранитель FU1 типа ВП1–1; электрический соединитель XI типа «вилка»; переключатель SA1 типа ТВ2–1–2; лампы накаливания ELI — EL4 мощностью 60 Вт; дроссель L1 типа Д. Основные технические данные светорегулятора для люстры из четырех ламп Номинальное напряжение питающей сети переменного тока, В . . . 220 Применение напряжения 127 В НЕДОПУСТИМО! Пределы изменения напряжения питающей сети переменного тока, В187.242 Максимальная мощность нагрузки, Вт250 Пределы регулирования напряжения, В.30.220 Максимальный ток нагрузки, А10 Число одновременно включаемых ламп накаливания, мощностью 40 Вт, не более ,6 Сопротивление изоляции токоведущих частей светорегулятора, МОм, не менее.10 Масса, г, не более120 КПД, не менее.0,9 .
