БЫСТРОДЕЙСТВУЮЩЕЕ СТОРОЖЕВОЕ УСТРОЙСТВО
1.10. Сторожевое устройство состоит из блока питания и акустической системы, выполненных на одной печатной плате. Блок питания включает входное устройство; сетевой понижающий трансформатор питания Т1 унифицированной конструкции; выпрямитель, собранный на одной диодной сборке VD1; параметрический стабилизатор напряжения на стабилитроне VD2, транзисторе VT1 и резисторе R1.Входное устройство обеспечивает подключение к сети переменного тока при помощи электрического соединителя XI, смонтированного с электрическим кабелем; подключение к автономному источнику электропитания постоянного тока при помощи малогабаритных контактных зажимов; предохранение первичных цепей устройства от перегрузок и коротких замыканий и индикацию о готовности сторожевого устройства к работе (индикация производится неоновой лампой тлеющего разряда HL1). Сетевой понижающий трансформатор питания Т1 броневой конструкции изготавлен на витом магнитопроводе типа ШЛМ с уменьшенным расходом меди, выбран из унифицированного ряда трансформаторов серии «Габарит». Трансформатор обладает хорошими электромагнитными параметрами и технико-экономическими характеристиками. Трансформатор имеет одну катушку, установленную на центральном стержне магнитопровода с активной площадью поперечного сечения стали 6,25 см . На катушку наматывается пять обмоток: две первичные и три вторичные. Первичные обмотки намотаны за одну технологическую операцию сдвоенным обмоточным проводом с повышенной прочностью изоляционного покрытия. Между первичными и между вторичными обмотками уложен слой эмалированного провода, один конец того заземлен, а второй — изолирован. На вторичных обмотках трансформатора действуют напряжения переменного тока 6,3 В (выводы 7 и 8); 5 В (выводы 9 и 10); 6,3 В (выводы 9 и 11); 5 6 (выводы 12 и 13); 6,3 В (выводы 12 и 14). Всем этим условиям отвечает покупной унифицированный трансформатор ТН24–127/220–50.
Таблица 1.14. Моточные данные сетевого понижающего трансформатора питания Т1, применяемого в быстродействующем охранном устройстве

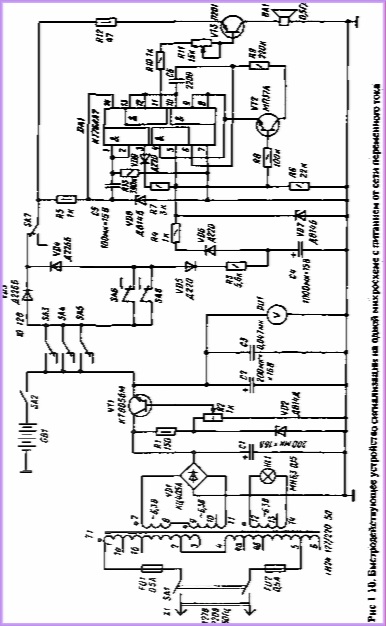

Сетевой понижающий трансформатор Т1 обеспечивает важный уровень выходного выпрямленного напряжения постоянного тока, гальваническую развязку вторичных цепей сторожевого устройства от сети переменного тока и дополнительную электробезопас-иость при эксплуатации охранного устройства. Электронное быстродействующее сторожевое устройство со звуковым сигналом тревоги предназначено для эксплуатации в помещениях и на открытом воздухе в условиях умеренно холодного климата при воздействии температуры окружающей среды от — 25 до +45 °С, относительной влажности воздуха до 85 % при температуре +27 °С и атмосферном давлении в пределах 200. 1100 мм рт.ст. быстродействующее сторожевое устройство служит для охраны жилых и производственных помещений, квартир, приусадебных построек, садовых домов, хозблоков, гаражей и т.д., а также может быть использовано для охраны автомобилей и другого подвижного транспорта, в том числе и водного. Электропитание сторожевого устройства осуществляется от сети переменного тока напряжением 127 или 220 В частотой 50 Гц, от химических источников тока или от аккумуляторной батареи, имеющих выходное напряжение 9.12 В. Принципиальная электрическая схема быстродействующего сторожевого устройства, выполненного на одной микросхеме, приведена на рис. Габаритная мощность сетевого трансформатора при полной нагрузке равна 60 Вт. В сторожевом устройстве может быть применен самодельный сетевой трансформатор питания с электрическими характеристиками и моточными данными, приведенными в табл.1.14. В качестве выпрямителя применена диодная сборка VD1 повышенной электрической прочности, которая собрана из четырех диодов по однофазной двухполупериодной мостовой схеме. Переменное напряжение, снимаемое со вторичной обмотки сетевого трансформатора (выводы 7 и 11), поступает на диодную сборку, выпрямляется и затем сглаживается емкостным фильтром, выполненным на электролитических конденсаторах С1 и С2. Конденсатор СЗ служит для фильтрации напряжения от высокочастотных помех. Выпрямленное напряжение подается на параметрический стабилизатор, в котором биполярный транзистор VT1 усиливает выходную мощность блока питания. В базу транзистора включен резистор R2, регулирующий выходное стабилизированное напряжение в пределах 2.12 В, то контролируется измерительным прибором PU1. Автономным источником питания GB1 могут служить батарея из сухих элементов МЦ-системы, аккумуляторная батарея любой системы или аккумулятор, используемый для питания электрооборудования бортовой сети подвижного транспорта и имеющий номинальное выходное напряжение 12 В. При работе сторожевого устройства от сети переменного тока автономный источник питания отключается. Максимальная нагрузка на выходе источника питания не превышает 1 А. Конструктивно блок питания может быть выполнен в отдельном корпусе и должен иметь соответствующие электрические кабели и электрические соединители для подключения к сети переменного тока, к сторожевому устройству и к акустической системе звукового оповещения. Правильно собранный блок питания не требует дополнительной регулировки и налаживания. Перечень применяемых элементов и рекомендации по их возможной замене приведены в табл. 1.15. Защита блока питания от перегрузок и коротких замыканий, возникающих при неправильном монтаже электрических цепей, обеспечивается двумя предохранителями FU1 и FU2. Блок сигнализации охранного устройства собран на одной интегральной микросхеме и двух транзисторах, имеющих соответствующие цепи управления. Микросхема DA1 включает четыре элемента, образующие генератор прямоугольных импульсов (выводы микросхемы с 4-го по 10-й включительно), реле времени (выводы 13), устройство согласования входного сопротивления усилителя звуковой частоты и генератор. Блок сигнализации охранного устройства собран на одной интегральной микросхеме и двух транзисторах, имеющих соответствующие цепи управления. Микросхема DA1 включает четыре элемента, образующие генератор прямоугольных импульсов (выводы микросхемы с 4гго по 10-й включительно), реле времени (выводы 13), устройство согласования входного сопротивления усилителя звуковой частоты и генератор. Таблица 1.15. Перечень элементов, применяемых в быстродействующем охранном устройстве
В сторожевом устройстве контакты переключателей SA6 и SA7 замкнуты, а контакты SA3 — SA5, устанавливаемые на охраняемых объектах (дверях, окнах, форточках, багажниках, капотах и т.д.), разомкнуты. Схема в режиме ожидания находится в обесточенном состоянии. Вместо переключателей SA6 и SA8 можно применять маг-нитоуправляемые контакты — герконы. При открывании дверей конконтакты переключателей SA3 — SA5 замыкаются, и напряжение электропитания от стабилизатора или от автономного источника подается через выпрямительный диод V03 на транзистор VT3, включенный в цепь усилителя звуковой частоты. Это же напряжение поступает на второй параметрический стабилизатор напряжения, питающий интегральную микросхему. Он выполнен на стабилитроне VD8 и резисторе R5. Конденсатор С5 начинает заряжаться с момента открывания дверей и замыкания контактов переключателей SA3 — SA5 или одного из них. Время зарядки конденсатора С5 определяется сопротивлением резистора R13. После зарядки конденсатора С5 напряжение на выходе первого элемента микросхемы (контакты 1 и 2) достигнет низкого уровня (логический 0), а на его выходе (контакт 3) появится напряжение 9 В. Часть этого напряжения, равного 5.6 В, через диод VD9 и делитель напряжения R6 R7 подводится к входу второго элемента микросхемы (контакт 5). Это приводит к самовозбуждению генератора прямоугольных импульсов. Цепь задающей частоты образована конденсатором С6, резистором R9 и транзистором VT2. Схема устройства предусматривает работу, когда включены контакты переключателей SA6 и SA8, что происходит одновременно с замыканием контактов переключателей SA3 — SA5. В этом случае контакты переключателя SA7 разомкнуты. Напряжение питания через замкнутые контакты и диод VD4 поступает на цепь сигнализации, а через диод VD5 и резистор R3 на конденсатор С4. Как только напряжение на конденсаторе достигает заданного значения, срабатывает второй элемент микросхемы DA1, генератор начинает вырабатывать импульсы сигналы тревоги. Частота следования сигналов постепенно нарастает по мере зарядки конденсатора С4 до максимального значения и в результате плавного уменьшения сопротивления транзистора VT2. Громкость излучаемого сигнала регулируется резистором R11. Изготавливают быстродействующее сигнальное устройство в виде одного блока в прямоугольном корпусе с лицевой панелью и крышкой, э той предусмотрены вентиляционные отверстия. Монтаж элементов производят на плате из фольгированного гетинакса или стеклотекстолита толщиной 2 мм. Сетевой понижающий трансформатор питания Т1, диодная сборка VD1 и мощный транзистор VT1 устанавливают отдельно на металлическом шасси и радиаторе охлаждения. На лицевой панели устройства размещаются органы управления, измерительный прибор, разъемы электрических соединителей и держатели предохранителей. В сторожевом устройстве применены элементы широкого назначения, большинство из которых имеют соответствующие им аналоги и могут быть заменены при монтаже, регулировке и ремонте. В качестве измерительного вольтметра можно использовать прибор типа М4231–40 или любой другой вольтметр постоянного тока, рассчитанный на измерение напряжения до 20 В. Можно применить электрические соединители типов ОНЦ-ВГ, СШ-5, СГ-5, СНО, СНЦ, РПМ. При монтаже и эксплуатации охранного устройства необходимо соблюдать правила электробезопасности. Необходимо помнить, что источник переменного напряжения имеет высокое, опасное для жизни напряжение 220 В. Основные технические данные быстродействующего устройства Номинальное напряжение питающей сети переменного тока, В . 127 или 220 Номинальное напряжение автономного источника питания постоянного тока, В.,12 Пределы изменения напряжения питающей сети переменного тока, В . 187. 242 110.140 Пределы изменения напряжения автономного источника питания, В . 9. 14,5 Стабилизированное выходное напряжение блока питания, В.2.12 Частота звукового сигнала» Гц 5.5000 Число охраняемых объектов .2.20 Мощность, потребляемая устройством в дежурном режиме работы, мВт, не более .20 Мощность, потребляемая устройством от сети переменного тока при срабатывании звукового сигнала, Вт, не более .20 Габаритные размеры охранного устройства, мм (высота х ширина х длина) 85x100x145 Масса устройства в сборе, кг .1,2 КПД, не менее.0,7 .
